Banddendrometer DR26/DRS26/DRL26
Banddendrometer DR26/DRS26/DRL26
Vorteile im Überblick
- keine Verletzung des Stamms
- Kein Zentrallogger nötig
- Durchgängige Datenreihen
- Keine Begrenzung des größtmöglichen Stammdurchmessers
- Autarkes Einzelmessgerät (bei DRL26)
Banddendrometer DR26/DRS26/DRL26

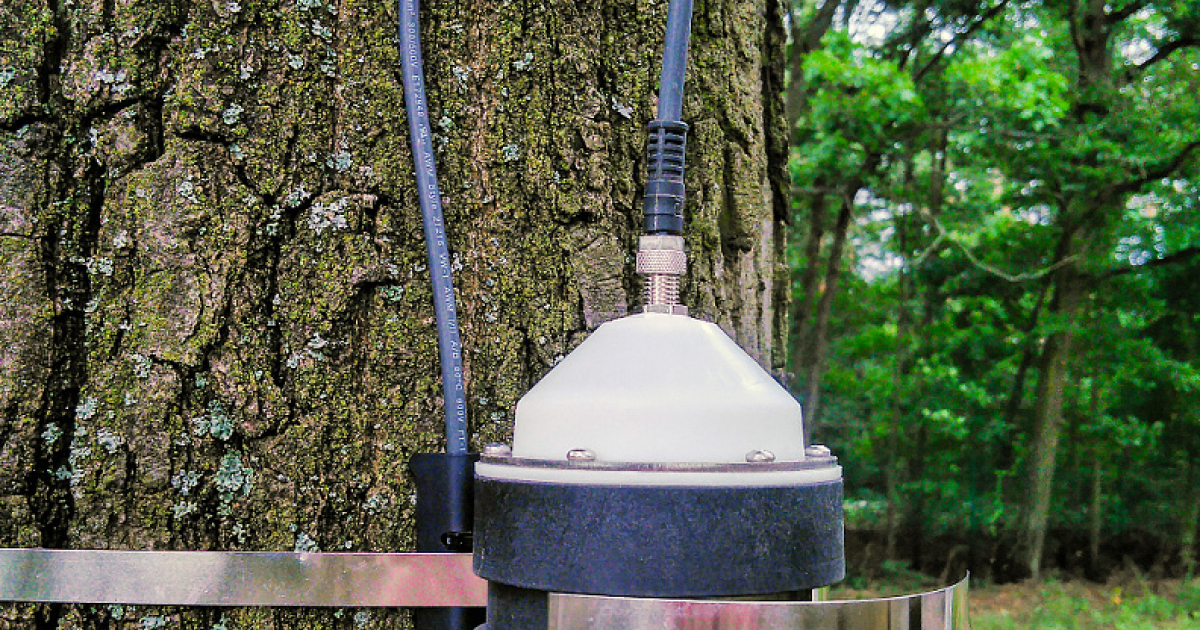

Banddendrometer zur Erfassung des Baumwachstums
Banddendrometer ermöglichen die kontinuierliche und nicht-invasive Erfassung von Änderungen des Stammesumfangs und damit des Baumwachstums. Neben dem langfristigen Dickenwachstum lassen sich auch kurzfristige Schwankungen des Stammgewebes erfassen, beispielsweise als Reaktion auf tageszeitliche oder mikroklimatische Veränderungen. Die hochauflösende Messung ermöglicht eine detaillierte Untersuchung der Wachstumsdynamik und des Wasserhaushalts von Bäumen.
Die Dendrometer der DR26-Serie arbeiten mit einem Drehpositionssensor und ermöglichen eine stufenlose Erfassung der Umfangsänderungen. Durch die einfache und nicht-invasive Befestigung können einzelne Bäume auch über größere Untersuchungsgebiete hinweg untersucht werden. Die Messdaten können beispielsweise mit Saftflussmessungen kombiniert werden, um Zusammenhänge zwischen Stammwachstum, Wasserverbrauch und Umweltbedingungen zu untersuchen.
Drei Varianten für unterschiedliche Messkonzepte
Die DR26-Serie ist in drei Ausführungen erhältlich:
- DR26 – analog: Ausgabe des Messsignals über einen analogen Spannungsausgang und Anschluss an einen externen Datenlogger.
- DRL26 – mit integriertem Datenlogger: Eigenständige Datenspeicherung direkt am Dendrometer. Die integrierte Lithium-Batterie ermöglicht einen autarken Betrieb ohne externe Stromversorgung oder Solarzelle. Die Datenübertragung und Konfiguration erfolgen über eine Infrarot-Schnittstelle.
- DRS26 – mit SDI-12-Ausgang: Digitale Datenübertragung über die standardisierte SDI-12-Schnittstelle zur Anbindung an einen externen Datenlogger.
Damit lässt sich das passende Dendrometer je nach gewünschter Datenerfassung, Stromversorgung und Einbindung in ein bestehendes Messsystem auswählen.
|
Parameter |
Spezifikationen |
||
|
|
DR26 – analog |
DRL26 – mit Datenlogger |
DRS26 – mit SDI12 |
|
Dimensionen (L × W × H) |
100 x 70 x 100 mm |
||
|
Gewicht |
~350 g |
||
|
Schutzart des Gehäuses |
IP 63 |
||
|
Sensor |
|||
|
Sensortyp |
Drehpositionssensor |
||
|
Messbereich (Umfangsänderung) |
65 mm |
||
|
Mindestdurchmesser des Stammes |
8 … ∞ cm (optional 4 … 8 cm mit Grundplatten-Upgrade) |
||
|
Linearität |
±1% des Skalenendwerts |
||
|
Auflösung |
stufenlos |
<1 μm |
1 μm |
|
Lesen |
stufenlos |
||
|
Genauigkeit der internen Temperaturmessung |
|
±0,3 °C |
±0,2 °C (innerhalb ‑10... +40 °C) |
|
Stromversorgung |
|||
|
Batterie |
|
Lithium LS14250CN 3,6 V; 1000 mAh
|
|
|
Batterielaufzeit in 1-h-Intervallen |
|
ca. 5 Jahre |
|
|
Versorgungsspannung |
5,5 … 16 V |
|
5,5 … 16 V |
|
Versorgungsstrom |
1 mA |
|
|
|
Stromaufnahme im Leerlauf |
|
|
20 μA |
|
Stromaufnahme während der Messung |
|
|
6 mA |
|
Aufwärmzeit |
|
|
300 ms |
|
Verbindung / Kommunikation
|
|||
|
Stecker |
Vieradriger M8-Stecker |
Vollständig gekapseltes Dendrometergehäuse ohne Stecker |
Dreipoliger Escha-M8-Stecker, männlich |
|
Kabellänge |
10 m (Sonderlängen auf Anfrage erhältlich) |
kein Kabel |
2 m, 5 m, 10 m (Sonderlängen auf Anfrage erhältlich) |
|
Kommunikation / Ausgabe |
Analogausgang:
|
Datenübertragung:
|
Kommunikation:
|
|
Datenlogger |
|||
|
Eigenschaften
|
|
|
|
|
Umgebungsbedingungen |
|||
|
Betriebstemperatur |
-40 … 60 °C |
||
|
Luftfeuchtigkeit |
0 … 100 % |
||
|
Edelstahlband rostfrei |
|||
|
Bandlänge |
20 m |
||
|
Bandbreite und -dicke |
12 x 0,2 mm |
||
|
Spannkraft |
15 bis 20 N im gesamten Bereich |
||
|
Temperaturkoeffizient des Bandes |
16 µm/(m·K) |
||
