Klammer-Dendrometer PDS40A / PDS40P / PDS40S
Klammer-Dendrometer PDS40A / PDS40P / PDS40S
Vorteile im Überblick
- kleine Stammdurchmesser
- stufenloses Ablesen bei hoher Auflösung
- einfache und schnelle nicht-invasive Befestigung
- Verschiedene Schnittstellen für die Datenausgabe
Klammer-Dendrometer PDS40A / PDS40P / PDS40S

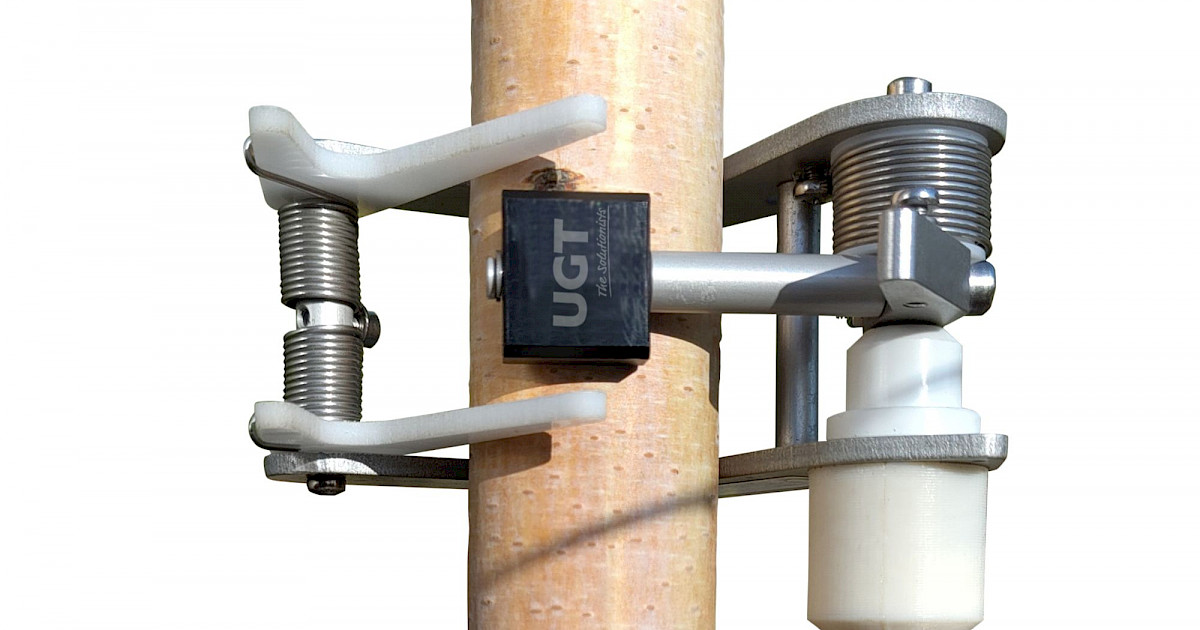

Klammer-Dendrometer wurden für die präzise Messung von Durchmesseränderungen an Stämmen und Ästen entwickelt. Die kompakte Bauweise ermöglicht eine einfache und schnelle, nicht-invasive Befestigung am Messobjekt. Der Messbereich von 5 bis 40 mm eignet sich für die Messung kleiner Stämme und Äste. Die Befestigung erfolgt über drei Anpresshebel, wobei der zentrale Messarm den Drehpositionssensor proportional zum Durchmesser des Messobjekts bewegt. Der Anpressdruck ist so ausgelegt, dass eine stabile Positionierung bei möglichst geringem Einfluss auf das Pflanzengewebe gewährleistet wird. Die Lagerung des Positionssensors ist so gestaltet, dass der Einfluss von Temperatur und axialen Kräften minimiert wird. Die Sensoren sind für präzise Langzeitmessungen im Freiland geeignet und verfügen über die Schutzart IP67 sowie einen Betriebstemperaturbereich von −40 bis 60 °C. Der Sensor erfordert nur minimalen Wartungsaufwand und einen geringen Energieverbrauch.
Anwendungsbereiche
- Erfassung von Wachstumsverläufen durch kontinuierliche Messung von Stammdurchmesseränderungen
- Untersuchung von Wasserstress und der Reaktion von Bäumen auf Trockenheit
- Bewertung von Frostereignissen und deren Auswirkungen auf den Stamm
- Untersuchung der Beziehung zwischen Bodenwasserverfügbarkeit und Pflanzenreaktion, insbesondere in Kombination mit Messungen des Bodenwasserpotenzials
- Langzeitbeobachtung der Pflanzenentwicklung unter natürlichen Freilandbedingungen
Varianten
Die drei Varianten unterscheiden sich durch die Art der Signalausgabe:
- PDS40A: Analoges Spannungssignal, das direkt proportional zum Stammdurchmesser ist.
- PDS40P: Ratiometrisches Ausgangssignal, das proportional zum Stammdurchmesser und zur Versorgungsspannung ist. Optional mit Datenlogger Mini mit IR-Datenzugang.
- PDS40S - SDI: Digitaler Ausgang über die SDI-12-Schnittstelle; der Messwert wird direkt in Millimetern Stammdurchmesser ausgegeben. Der Sensor wird über den gesamten Messbereich individuell an 100 Messpunkten kalibriert, um eine hohe Linearität zu gewährleisten.
Installationshinweise
Der Sensor sollte an einem möglichst geraden und gleichmäßig geformten Stamm (oder Ast) montiert werden, wobei darauf zu achten ist, dass die Kabeldurchführung das Messobjekt nicht berührt. Das Kabel muss fest am Stamm fixiert werden, um die Position des Sensors nicht zu beeinträchtigen
|
Parameter |
Spezifikationen |
|||
|
Klammer-Dendrometer |
PDS40A |
PDS40P |
PDS40S - SDI |
|
|
Gewicht des Sensors |
160 g |
|||
|
Messbereich |
5 … 40 mm |
|||
|
Auflösung |
Stufenlose Ablesung |
1,24 µm |
||
|
Genauigkeit |
±2 % des Gesamtbereichs |
besser als 0,3 mm |
||
|
Ausgangssignal |
Analog: Spannungsbereich 1000 … 1700 mV |
Ratiometrisch: Drehpositionssensor 4,7 kΩ ±20 % |
Digital: SDI-12 Version 1.3 kompatibel |
|
|
Anpresskraft |
1,5 … 2 N seitliche Hebel, 2 … 3 N zentraler Messarm |
|||
|
Temperaturabhängigkeit |
besser als ±3 µm/K |
|||
|
Temperaturmessung Genauigkeit |
|
|
±0.2 °C |
|
|
Stromversorgung |
||||
|
Batterie |
|
Lithium-Ionen-Akku im Datenlogger |
|
|
|
Versorgungsspannung |
5 … 16 V |
max. 16 V |
5 … 12 V |
|
|
Stromverbrauch |
0,75 mA |
|
|
|
|
Stromverbrauch im Leerlauf |
|
|
30 µA |
|
|
Stromverbrauch während der Messung |
|
|
6 mA |
|
|
Aufwärmzeit |
|
|
300 ms |
|
|
Verbindung |
4-poliger M8-Stecker |
3-poliger M8-Stecker |
||
|
Umgebungsbedingungen |
||||
|
Schutzart |
IP67 |
|||
|
Betriebstemperatur |
-40 … 60 °C |
|||
|
Luftfeuchtigkeit bei Betrieb |
0 … 100 % |
|||
Datenlogger-Mini PTi für PDS40P
|
Parameter |
Spezifikationen |
|
Kanäle |
1 |
|
Input |
Widerstandsteiler |
|
Widerstandsbereich |
3,5 bis 6 kOhm, empfohlen werden 5 kOhm |
|
Messintervalle |
1 Minute bis 4 Stunden |
|
Auflösung |
16 bits |
|
Speichergröße |
128 kByte |
|
Speicherkapazität |
ca. 50.000 Werte |
|
Datenzugang |
über IrDA/USB-Verbindungskabel |
|
Genauigkeit der internen Temperatur |
±0.3 °C |
|
Genauigkeit der Uhr (-10 bis 40 °C) |
besser als ±15 Sekunden pro Monat |
|
Kapazität der Batterie |
~4 Jahre bei einem Messintervall von 1 Stunde |
|
Größe |
Ø22 x ~100 mm Länge ohne Kabel |
|
Gewicht |
40 g inkl. Akku |
|
Schutzart |
IP68 |
